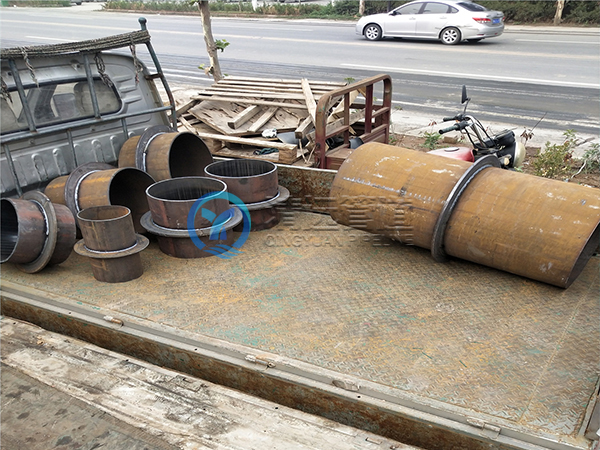

剛性穿牆防水套管,別稱:剛套管。一般的水池為了防止水從側壁漏出,要求穿水池上的水管都要安裝防水套管,這種防水套管分為剛性和柔性兩種。安裝完畢後允許有變形量的---柔性;不允許有變形量的--剛性。
產品作用:
穿牆(池、板等)的套管。分為剛性和柔性兩種。安裝完畢後允許有變形量的---柔性;不允許有變形量的--剛性。主要是使用的地方不一樣,柔性防水套管主要用在人防牆,水池等要求很高的地方,剛性穿牆防水套管一般用在地下室等管道需穿牆的位置。
產品用途:
剛性穿牆防水套管適用於管道穿牆處不承受管道振動和伸縮變形的構(建)築物,對於地震設防要求的地區,如采用剛性穿牆防水套管,應在進入池壁或建築物外牆的管道就近設置柔性連接,A型適用於鋼管。
產品說明:
1 、剛性穿牆防水套管,適用於鑄鐵管,也適用於非金屬管,但應根據采用管材的管壁厚度修正有關尺寸。
2、翼環及鋼套管加工完成後,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
3 、套管尺寸表內所列之材料重量為鋼套管(套管長度 L 值按 200mm 計算)及翼環之重量。鋼套管及翼環用 A3 材料製作, T42 焊條焊接。
4 、套管穿牆處之牆壁,如遇非混凝土牆壁時應改用混凝土牆壁,其澆注混凝土範圍, Ⅱ型套管應比翼環直徑( D4 )大 200mm ,而且需要將套管一次澆固於牆內。套管內的填料應緊密搗實。
5 、防水套管處的混凝土牆厚,應不小於 200mm ,否則應使牆壁一邊或兩邊加厚,加厚部分的直徑,小應比翼環直徑( D4 )大 200mm 。
6、剛性穿牆防水套管多用油麻、石棉水泥填充,填充後緊密搗實。
防水套管規格
DN20-DN3200
Dg | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 |
50 | 60 | 70 | 90 | 91 | 137 | 177 | 100 | 108 | 109 | 99 |
70 | 73 | 83 | 103 | 104 | 150 | 190 | 113 | 121 | 122 | 112 |
80 | 89 | 99 | 121 | 122 | 177 | 217 | 131 | 140 | 141 | 130 |
100 | 108 | 118 | 140 | 141 | 196 | 236 | 150 | 159 | 160 | 149 |
125 | 133 | 141 | 161 | 162 | 217 | 257 | 169 | 180 | 181 | 168 |
150 | 159 | 165 | 185 | 186 | 240 | 280 | 191 | 203 | 204 | 190 |
200 | 219 | 229 | 349 | 250 | 310 | 350 | 259 | 273 | 274 | 258 |
250 | 273 | 281 | 301 | 302 | 362 | 402 | 309 | 325 | 326 | 308 |
300 | 325 | 332 | 352 | 353 | 422 | 462 | 359 | 377 | 378 | 358 |
350 | 377 | 383 | 401 | 402 | 471 | 511 | 407 | 426 | 427 | 406 |
400 | 426 | 434 | 454 | 455 | 525 | 565 | 462 | 480 | 481 | 461 |
450 | 480 | 486 | 506 | 507 | 575 | 615 | 512 | 530 | 531 | 511 |
500 | 530 | 540 | 560 | 561 | 633 | 673 | 570 | 588 | 589 | 569 |
600 | 630 | 640 | 660 | 661 | 737 | 787 | 670 | 688 | 689 | 669 |
700 | 720 | 730 | 750 | 751 | 827 | 877 | 760 | 778 | 779 | 759 |
800 | 820 | 830 | 850 | 851 | 937 | 987 | 860 | 878 | 879 | 859 |
900 | 920 | 930 | 950 | 951 | 1037 | 1087 | 960 | 978 | 979 | 959 |
1000 | 1020 | 1030 | 1050 | 1051 | 1137 | 1187 | 1060 | 1078 | 1079 | 1059 |
