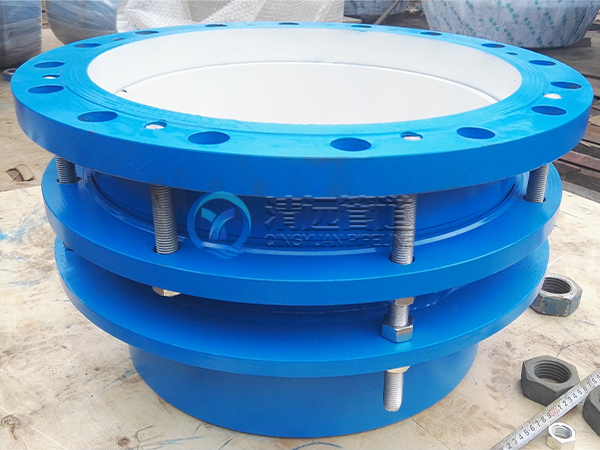

單法蘭伸縮接頭是由鬆套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞,主要用於在允許位移範圍內吸收軸向位移和承受壓力推力的管道鬆套連接。
主要材質:
QT-400(球墨鑄鐵),Q235A(碳鋼),HT20(灰鐵),1Cr18Ni9Ti(不鏽鋼)。
安裝說明:
適用於一邊與法蘭連接,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角均勻擰緊壓蓋螺栓,再調整好螺母,這樣就能讓管道在伸縮量範圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。
行業標準:
船用標準CBM1129-82 ,適用於溫度不高於80°C的船舶艙底、壓載、海水、消防、甲板衝洗和油類駁運等管路,以補償管路存在的漲縮現象。
配備狀況:
1.伸縮接頭的套管和法蘭盤的材料為20;螺栓材料為35;製動螺釘材料為2CR13;
橡膠圈材料:介質為油類的丁晴橡膠I-2,介質為水用氯丁橡膠III-2。
2.除介質為油類外,其他適用管路的伸縮接頭的鋼製零件就熱度鋅處理。
3.一般狀態下安裝尺寸為L1,根據接頭使用的目的,可行當調整L1的數值,但最大直不得超過1.5L1。
|
公稱通徑 Nominal iameter DN |
管子外徑 External diameter of pipe DW |
外徑尺寸 Length |
伸縮量Compensation | 法蘭連接尺寸 Flange connecting dimension | |||||||
| 0.6Mpa | 1.0Mpa | ||||||||||
| DW | D0 | L | L1 | D | D1 | n-do | D | D1 | n-do | ||
| 65 | 76 | 76 | 340 | 105 | 50 | 160 | 130 |
4-Ф14 |
185 | 145 | 4-Ф18 |
| 80 | 89 | 89 | 190 | 150 | 4-Ф18 | 200 | 160 | 8-Ф18 | |||
| 100 | 108 | 108 | 210 | 170 | 220 | 180 | |||||
| 114 | 114 | ||||||||||
| 125 | 133 | 133 | 240 | 200 | 8-Ф18 | 250 | 210 | ||||
| 140 | 140 | ||||||||||
| 150 | 159 | 159 | 265 | 225 | 285 | 240 | 8-Ф22 | ||||
| 168 | 168 | ||||||||||
| 200 | 219 | 219 | 320 | 280 | 340 | 295 | |||||
| 250 | 273 | 273 | 375 | 335 | 12-Ф18 | 395 | 350 | 12-Ф22 | |||
| 300 | 325 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Ф22 | 445 | 400 | |
| 350 | 377 | 377 | 490 | 445 | 505 | 460 | 16-Ф22 | ||||
| 400 | 426 | 426 | 540 | 495 | 16-Ф22 | 565 | 515 | 16-Ф26 | |||
| 450 | 480 | 480 | 595 | 550 | 615 | 565 | 20-Ф26 | ||||
| 500 | 530 | 530 | 654 | 600 | 20-Ф22 | 670 | 620 | ||||
| 600 | 630 | 630 | 755 | 705 | 20-Ф26 | 780 | 725 | 20-Ф30 | |||
| 700 | 720 | 720 | 860 | 810 | 24-Ф26 | 895 | 840 | 24-Ф30 | |||
| 800 | 820 | 820 | 590 | 220 | 130 | 975 | 920 | 24-Ф30 | 1015 | 950 | 24-Ф33 |
| 900 | 920 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Ф33 | ||||
| 1000 | 1020 | 1020 | 1175 | 1120 | 28-Ф30 | 1230 | 1160 | 28-Ф36 | |||
| 1200 | 1220 | 1220 | 1405 | 1340 | 32-Ф33 | 1455 | 1380 | 32-Ф40 | |||
| 1400 | 1420 | 1420 | 1630 | 1560 | 36-Ф36 | 1675 | 1590 | 36-Ф42 | |||
| 1500 | 1520 | 1528 | 1730 | 1660 | |||||||
| 1600 | 1620 | 2628 | 1830 | 1760 | 40-Ф36 | 1915 | 1820 | 40-Ф48 | |||
| 1800 | 1820 | 2828 | 2045 | 1970 | 44-Ф40 | 2115 | 2020 | 44-Ф48 | |||
| 2000 | 2020 | 2030 | 2265 | 2180 | 48-Ф42 | 2325 | 2230 | 48-Ф48 | |||
| 2200 | 2220 | 2230 | 2475 | 2390 | 52-Ф42 | 2550 | 2440 | 52-Ф56 | |||
| 2400 | 2420 | 2430 | 2685 | 2600 | 56-Ф42 | 2760 | 2650 | 56-Ф56 | |||
| 2600 | 2620 | 2630 | 600 | 240 | 140 | 2905 | 2810 | 60-Ф48 | 2960 | 2850 | 60-Ф56 |
| 2800 | 2820 | 2830 | 3115 | 3020 | 64-Ф48 | 3180 | 3070 | 64-Ф56 | |||
| 3000 | 3200 | 3030 | 3315 | 3220 | 68-Ф48 | 3405 | 3290 | 68-Ф60 | |||
| 3200 | 3220 | 3230 | 3525 | 3430 | 72-Ф48 | ||||||
| 3400 | 3420 | 3430 | 3735 | 3640 | 76-Ф48 | ||||||
| 3600 | 3620 | 3360 | 3970 | 3960 | 80-Ф56 | ||||||
