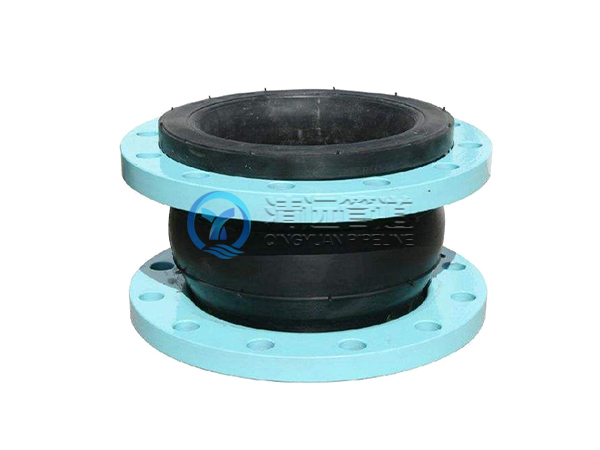

可曲挠单球体橡胶接头

KXT型橡胶接头是同织物和金属材料增强的橡胶件与活法兰组成，用于金属管路系统的减震隔振，降低噪声和位移补偿，平衡温差，消除不同金属间的电蚀作用，而且有助于管道配件的安装更换。它与JGD型不同的是由于采用了不同的，更加科学的加工工艺，性能更加优良，使管路秒统更加健康、安全。

厂家直销

品质保障

无忧配送

售后保证

统一销售热线： 15038298608

产品介绍

KXT型橡胶接头是同织物和金属材料增强的橡胶件与活法兰组成，用于金属管路系统的减震隔振，降低噪声和位移补偿，平衡温差，消除不同金属间的电蚀作用，而且有助于管道配件的安装更换。它与JGD型不同的是由于采用了不同的，更加科学的加工工艺，性能更加优良，使管路秒统更加健康、安全。

技术参数

项目\型号	KXT-1	KXT-2	KXT-3
工作压力MPa	1.0（10）	1.6（16）	2.5（25）
爆破压力MPa	2.0（20）	3.0（30）	4.5（45）
真空度KPa （mmHg）	53.3(400)	86.7(650)	100(750)
适用温度℃	-15～+80特殊可达-30～160
适用介质	空气、压缩空气、水、海水、热水、油、酸、碱等

公称通径DN		长度 L mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D1mm	轴向位移mm		横向位移 mm	偏转角度 a1+a2
mm	英寸	长度 L mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D1mm	伸长	压缩	横向位移 mm	偏转角度 a1+a2
25	4	95	4	14	85	6	9	9	15°
32	1.25	95	4	18	100	6	9	9	15°
40	1.5	95	4	18	110	6	10	9	15°
50	2	105	4	18	125	7	10	10	15°
65	2.5	115	4	18	145	7	13	11	15°
80	3	135	4	18	160	8	15	12	15°
100	4	150	8	18	180	10	19	13	15°
125	5	165	8	18	210	12	19	13	15°
150	6	180	8	23	240	12	20	14	15°
200	8	210	8	23	295	16	25	22	15°
250	10	230	12	23	350	16	25	22	15°
300	12	245	12	23	400	16	25	22	15°
350	14	255	16	23	460	16	25	22	15°
400	16	255	16	25	515	16	25	22	15°
450	18	255	20	25	565	16	25	22	15°
500	20	255	20	25	620	16	25	22	15°
600	24	260	20	30	725	16	25	22	15°
700	28	260	24	30	840	16	25	22	15°
800	32	260	24	34	950	16	25	22	15°
900	36	260	28	34	1050	16	25	22	15°
1000	40	260	28	34	1160	18	26	24	15°
1200	48	260	32	41	1380	18	26	24	15°
1400	56	350	36	34	1560	20	28	26	15°
1600	64	350	40	34	1760	25	35	30	10°
1800	72	350	44	41	1970	25	35	30	10°
2000	80	420	48	48	2180	25	35	30	10°
2200	88	580	52	48	2390	25	35	30	10°
2400	96	610	56	48	2600	25	35	30	10°
2600	104	650	60	54	2810	25	35	30	10°
2800	112	680	64	54	3020	25	35	30	10°
3000	120	680	68	54	3220	25	35	30	10°
3200		600	72	36		25	35	30	10°
