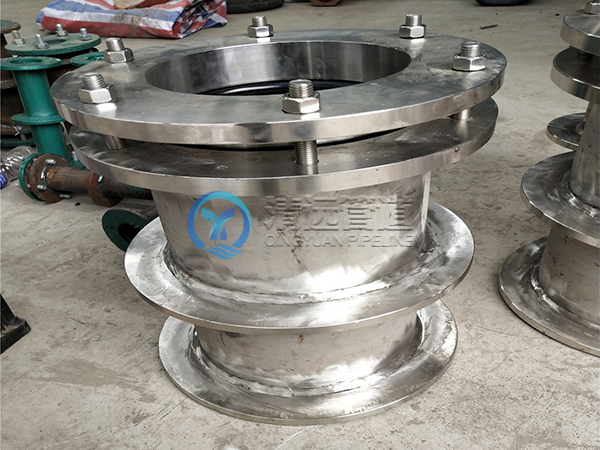

翼环不锈钢防水套管

不锈钢防水套管又叫穿墙套管，穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。密闭套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道的位置。不锈钢防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

厂家直销

品质保障

无忧配送

售后保证

统一销售热线： 15038298608

产品介绍

不锈钢防水套管又叫穿墙套管，穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。密闭套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道的位置。不锈钢防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

使用说明：

1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见02S404国家标准图集“柔性防水套管（B型）安装图”；

2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且需要将套管一次浇固于墙内；

3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200；

4、套管的重量以L=300计算，如墙厚大于300时，应另行计算；

材质说明：

不锈钢防水套管是304不锈钢与316L不锈钢原料生产成的，两端应机械裁口(如，用无齿锯等)，不锈钢防水套管主要用在各种腐蚀性介质的管道中，一般如化工管道和化工反应水池，腐蚀性污水处理管道中。

一般是根据客户的要求来进行选择材质，304 是一种通用性的不锈钢，耐高温方面比较好，一般使用温度极限小于650℃。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。当然如果要求比较严格，也可以用316L不锈钢来生产防水套管，316L因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用；加工硬化性优（无磁性）。

技术参数

防水套管规格

DN20-DN3200

Dg	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10
50	60	70	90	91	137	177	100	108	109	99
70	73	83	103	104	150	190	113	121	122	112
80	89	99	121	122	177	217	131	140	141	130
100	108	118	140	141	196	236	150	159	160	149
125	133	141	161	162	217	257	169	180	181	168
150	159	165	185	186	240	280	191	203	204	190
200	219	229	349	250	310	350	259	273	274	258
250	273	281	301	302	362	402	309	325	326	308
300	325	332	352	353	422	462	359	377	378	358
350	377	383	401	402	471	511	407	426	427	406
400	426	434	454	455	525	565	462	480	481	461
450	480	486	506	507	575	615	512	530	531	511
500	530	540	560	561	633	673	570	588	589	569
600	630	640	660	661	737	787	670	688	689	669
700	720	730	750	751	827	877	760	778	779	759
800	820	830	850	851	937	987	860	878	879	859
900	920	930	950	951	1037	1087	960	978	979	959
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059
